電子束實驗儀

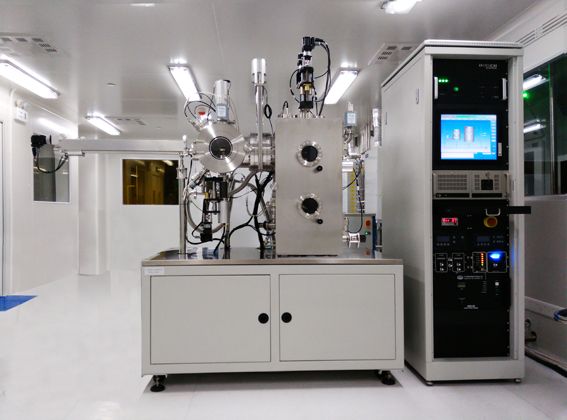

電子束實驗儀原圖鏈接圖片來源優酷網

正電子束實驗儀可以研究帶電粒子在橫向電場和縱向非均勻電場作用下的運動規律、帶電粒子在橫向、縱向磁場作用下的運動規律及電子射線的磁聚焦和荷質比的測定等實驗.電子束實驗儀由於連續使用的時間較長,

中文名:電子束實驗儀

外形尺寸:480（W）×340（D）×220（H）mm

總重量:≈18.5kg

工作電源:AC 220V±5%

目錄

產品特點

1、本儀器結構簡單，原理直觀，無需另配其它設備，只用一套實驗儀器就可以做一系列內容由淺入深、系統性很強的基礎實驗，所得實驗數據結果的精度也很高。做完這一系列實驗之後，學生對有關物理現象的理論基礎能有比較深刻的印象。

2、整個實驗儀器安裝在一隻鋁合金機箱內，各個單元構成模塊化結構，根據不同實驗的需要，可將相應得單元連接成實驗電路，培養了學生得動手能力，提高了學生得學習興趣，加深了學生對理論知識得理解。儀器採用一次性鑄模接插件和專用優質連接線，性能穩定可靠；各電壓電流採用數顯,並用對應的10隻指示燈進行指示。

3、儀器包含了實驗所需要得所有電源、控制、數字測量和數據顯示等部分，無需配置外部設備，即可完成所有相關實驗。

實驗內容

電子束實驗儀原圖鏈接圖片來源優酷網

1、 電子在橫向勻強電場作用下的運動 —— 電偏轉實驗

2、 電子在縱向不均勻電場下的運動 —— 電聚焦實驗

3、 電子在橫向磁場作用下的運動 —— 磁偏轉實驗

4、 電子在縱向磁場作用下的運動 —— 磁聚焦實驗

5、 電子射線的磁聚焦和電子荷質比的測定 —— 電子荷質比的測定

技術參數

1、實驗用示波管（8SJ示波管或改進型） 加速電壓：800V～1200V，顯示精度1V，三位半LED數字表顯示電子束交叉點F到熒光屏的距離 ：0.190 米 柵極電壓：0～-80V 燈絲電壓：AC 6.3V 熱絲電流：AC 0.15A±0.02A 水平偏轉因數：28.6～40 V / cm 垂直偏轉因數：19.2～26.3 V / cm Y軸電偏轉靈敏度：>0.7mm/V Y 軸磁偏轉靈敏度：>0.3mm/mA 兩對偏轉板掃描線間垂直度：90±1.5° 管基：J14-2A12 GB787

2、示波管磁偏轉電流：-199.9mA～+199.9mA 示波管磁聚焦電流：-1.700A～+1.700A ,聚焦次數≥3次

3、配件：示波管 磁聚焦螺線管線圈一隻、磁偏轉線圈兩隻

4、數據採集：兩塊三位半LED數字表顯示各電壓和電流值，帶10個指示燈指示

5、儀器內部含有高精度恆流源（研究電子束在磁場中的變化用）,無需外加測量設備

6、接插件：採用一次性鑄模的優質接插件和專用連接線

7、工作電源：AC 220V±5%，50Hz

8、消耗功率：65W

9、總重量：≈18.5kg

10、外形尺寸：480（W）×340（D）×220（H）mm
